Desenvolvimento Full-Stack de Máquinas Especiais: Design Eletromecânico para Cenários Extremos

Capacidade de execução do ciclo completo de engenharia (eletromagnetismo, rotodinâmica, fluidodinâmica e manufatura) para concepção de máquinas rotativas sob medida.

Escopo: Pesquisa & Desenvolvimento (P&D), Design Eletromecânico Full-Stack e Simulação Multifísica
Atuação: Arquiteto de Hardware e Liderança TécnicaScope: Research & Development (R&D), Full-Stack Electromechanical Design and Multiphysics Simulation
Role: Hardware Architect and Technical Leadership

Simulação em Elementos Finitos (FEM) do fluxo magnético em um gerador síncrono de ímãs permanentes projetado sob medida para altíssima densidade de potência.

A Engenharia “Full-Stack” de Máquinas Especiais“Full-Stack” Engineering of Special-Purpose Machinery

Aplicações industriais de fronteira frequentemente esbarram nas limitações físicas de motores e geradores comerciais. Quando restrições de volume, temperatura, pressão ou peso inviabilizam o uso de equipamentos de prateleira, a solução exige o desenvolvimento de Máquinas Elétricas Especiais.

Projetar essas máquinas exige mais do que conhecimento isolado em uma disciplina. A minha atuação cobre o ciclo completo de engenharia (full-stack): do cálculo eletromagnético puro à termodinâmica, passando pela rotodinâmica, mecânica dos fluidos, tolerâncias de usinagem e seleção de materiais. O objetivo é centralizar a concepção para entregar equipamentos com altíssima densidade de potência, capazes de operar com máxima confiabilidade nos ambientes mais hostis imagináveis.

Frontier industrial applications often run into the physical limitations of commercial off-the-shelf motors and generators. When constraints on volume, temperature, pressure, or weight make off-the-shelf equipment unfeasible, the solution requires developing Special-Purpose Electrical Machines.

Designing these machines demands more than isolated expertise in a single discipline. My role covers the full-stack engineering cycle: from pure electromagnetic calculation to thermodynamics, through rotordynamics, fluid mechanics, machining tolerances, and materials selection. The goal is to centralize the design effort to deliver equipment with extremely high power density, capable of operating with maximum reliability in the harshest environments imaginable.

---

Case de Sucesso: Geração Embarcada em Águas ProfundasSuccess Case: Embedded Power Generation in Deepwater

A prova máxima dessa capacidade multifísica foi o desenvolvimento de um gerador síncrono de alta potência (75 kW a 90 kW) para uma multinacional líder no setor de Óleo e Gás. A máquina foi projetada do zero para operar submersa no fundo do poço de extração, alimentando uma cabeça de perfuração.

As restrições de engenharia desafiavam os limites dos materiais: * Envelope Dimensional: Diâmetro externo máximo de 152,4 mm (6 polegadas) e comprimento de apenas 2,1 metros (7 pés). * Ambiente Hostil: Operação totalmente submersa em óleo dielétrico, suportando pressões de esmagamento de até 8.000 psi (55 MPa). * Ciclo Térmico: Variações críticas de temperatura de -40°C a 125°C.

The ultimate proof of this multiphysics capability was the development of a high-power synchronous generator (75 kW to 90 kW) for a leading multinational corporation in the Oil & Gas sector. The machine was designed from scratch to operate submerged at the bottom of the extraction well, powering a drill head.

The engineering constraints pushed the limits of materials: * Dimensional Envelope: Maximum outer diameter of 152.4 mm (6 inches) and length of only 2.1 meters (7 feet). * Hostile Environment: Fully submerged operation in dielectric oil, withstanding crushing pressures of up to 8,000 psi (55 MPa). * Thermal Cycle: Critical temperature variations from -40°C to 125°C.

Execução MultidisciplinarMultidisciplinary Execution

Para viabilizar esta máquina dentro de um envelope tão restrito, executei o design integral, resolvendo gargalos em todas as frentes da física:

To make this machine viable within such a tight envelope, I carried out the full design, solving bottlenecks across all physics fronts:

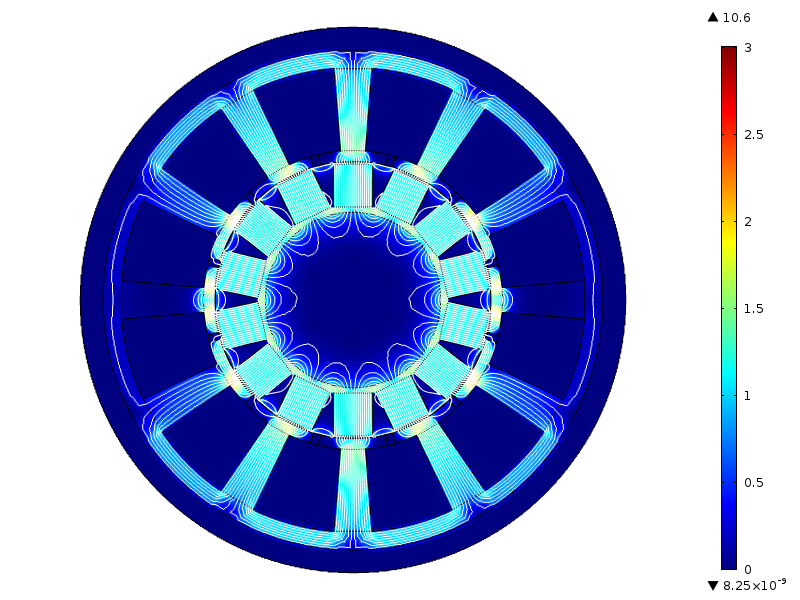

Análise da densidade de fluxo magnético em uma topologia otimizada de 14 polos com ímãs embutidos para maximizar a conversão de energia.

• Eletromagnetismo e Materiais: Optei por uma arquitetura de ímãs permanentes embutidos (IPM) de fluxo tangencial, utilizando ímãs de Samário-Cobalto (SmCo) que suportam altíssimas temperaturas e tensões de compressão de até 1.000 MPa. Para viabilizar a prototipagem com a indústria nacional, dimensionei o estator utilizando aço elétrico de alta performance (Aperam NO30-16-HP), garantindo o equilíbrio entre saturação magnética e perdas no núcleo.
• Dinâmica dos Fluidos e Termodinâmica: A topologia IPM foi escolhida estrategicamente para manter a superfície do rotor lisa, minimizando as severas perdas mecânicas por atrito hidrodinâmico (windage losses) geradas pela rotação da máquina (até 1.500 rpm) imersa em óleo de alta viscosidade.
• Rotodinâmica e Integridade Estrutural: Projetei o eixo em aço inoxidável P550 (não magnético) para evitar dispersão do fluxo. Como o sistema é longo e esbelto, modelei e calculei a rigidez torcional, a deflexão lateral máxima e a fadiga de alto ciclo (critérios ASME). Isso garantiu o dimensionamento correto dos mancais e provou que as vibrações não causariam contato físico entre estator e rotor.

• Electromagnetism and Materials: I chose a tangential-flux interior permanent magnet (IPM) architecture, using Samarium-Cobalt (SmCo) magnets that withstand extremely high temperatures and compressive stresses up to 1,000 MPa. To enable prototyping with national industry partners, I sized the stator using high-performance electrical steel (Aperam NO30-16-HP), ensuring the balance between magnetic saturation and core losses.
• Fluid Dynamics and Thermodynamics: The IPM topology was strategically chosen to keep the rotor surface smooth, minimizing the severe mechanical windage losses generated by the machine’s rotation (up to 1,500 rpm) immersed in high-viscosity oil.
• Rotordynamics and Structural Integrity: I designed the shaft in P550 stainless steel (non-magnetic) to avoid flux leakage. Since the system is long and slender, I modeled and calculated torsional stiffness, maximum lateral deflection, and high-cycle fatigue (ASME criteria). This ensured correct bearing sizing and proved that vibrations would not cause physical contact between stator and rotor.

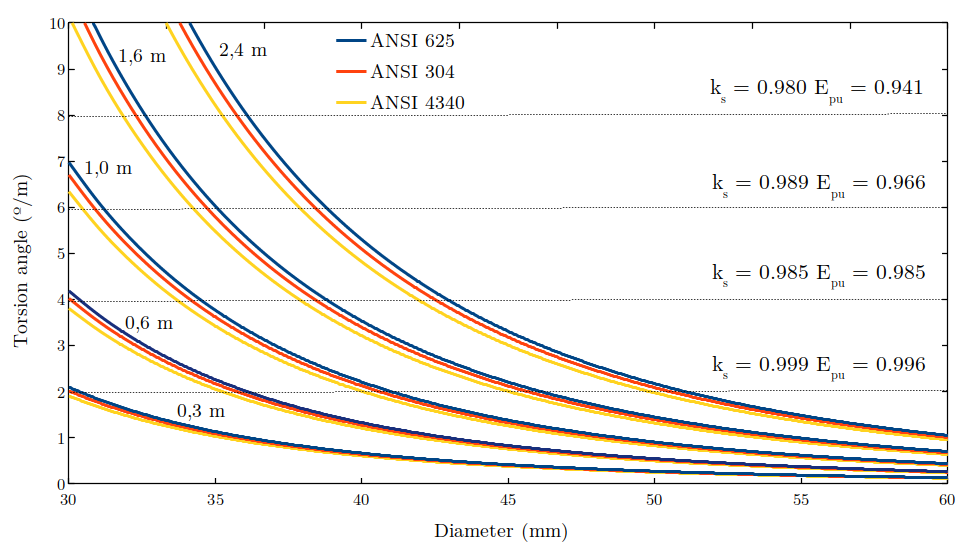

Estudo paramétrico de deflexão de torção para seleção do material do eixo.

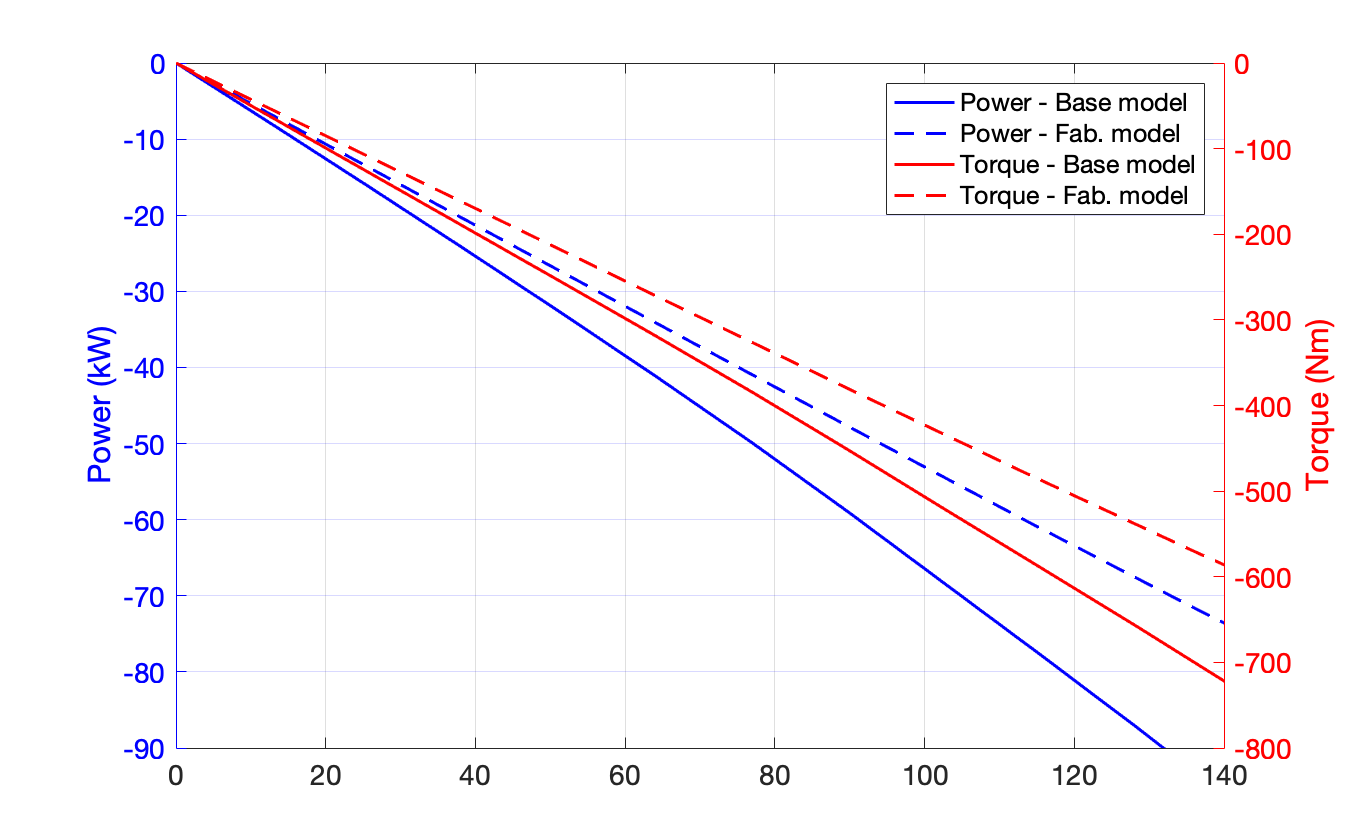

Curvas detalhadas de Torque e Potência do Gerador.

Da Simulação à ManufaturaFrom Simulation to Manufacturing

Uma máquina especial só tem valor se puder ser fabricada. Além das simulações computacionais em elementos finitos, estruturei o projeto para a vida real: dimensionei as ranhuras para bobinas pré-conformadas com fio retangular, calculando o melhor fator de preenchimento de cobre (fill factor), e especifiquei tolerâncias mecânicas, mancais e acoplamentos ranhurados que suportassem a expansão térmica dos materiais.A special-purpose machine only has value if it can be manufactured. Beyond finite element computer simulations, I structured the project for real-world production: I sized the slots for pre-formed coils with rectangular wire, calculating the optimal copper fill factor, and specified mechanical tolerances, bearings, and splined couplings that would withstand the thermal expansion of materials.

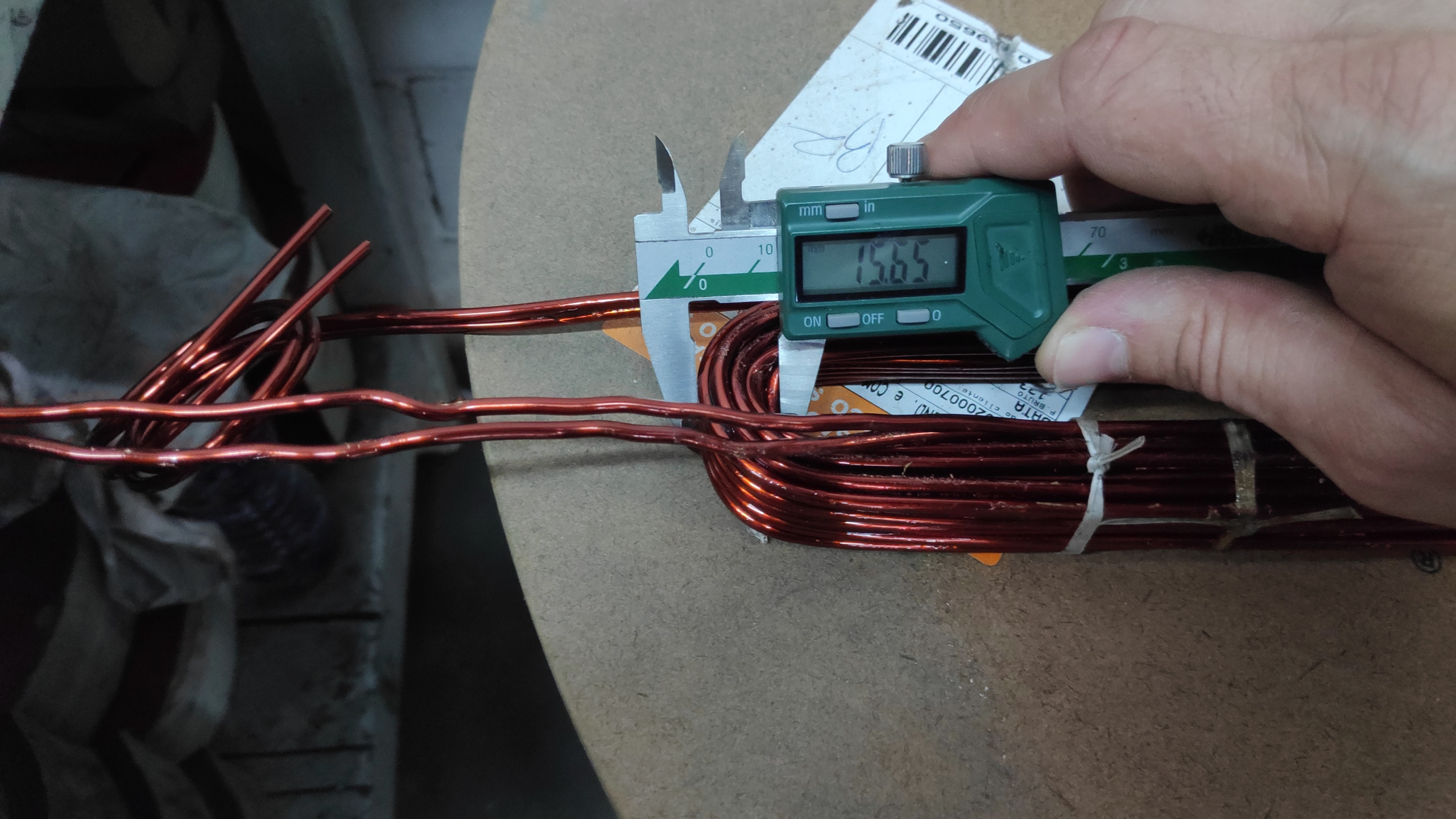

Inspeção física do dimensionamento das bobinas de cobre isoladas. Essa etapa garante o máximo fator de preenchimento nas ranhuras estreitas da máquina durante a montagem.

Impacto e Inovação PatenteadaImpact and Patented Innovation

O design entregue atendeu plenamente a todas as restrições mecânicas, elétricas e térmicas do ambiente de perfuração em águas profundas (deepwater), viabilizando a potência exigida através de processos de manufatura nacionalizados.

A centralização do desenvolvimento — unindo a mitigação das perdas termofluidodinâmicas no óleo ao domínio estrutural e eletromagnético sob altíssima pressão — resultou em uma solução inquestionavelmente inédita. Devido ao alto grau de inovação do arranjo full-stack, a tecnologia desenvolvida para esta máquina resultou em um depósito de patente, gerando um ativo intelectual de alto valor agregado para a multinacional parceira.

The delivered design fully met all mechanical, electrical, and thermal constraints of the deepwater drilling environment, enabling the required power through nationalized manufacturing processes.

The centralization of development — combining mitigation of thermo-fluid-dynamic losses in oil with structural and electromagnetic mastery under extreme pressure — resulted in an unquestionably unprecedented solution. Due to the high degree of innovation of the full-stack arrangement, the technology developed for this machine resulted in a patent filing, generating a high-value intellectual asset for the partner multinational corporation.
