Introdução

O MagFEM resolve problemas de campo magnético em duas dimensões pelo método dos elementos finitos, direto no navegador. Serve para indutores, transformadores, atuadores, contatores e, mais adiante, máquinas girantes. Os problemas podem ser planos (seção transversal com profundidade) ou axissimétricos (sólidos de revolução em torno do eixo z).

• Sem instalação e sem servidor. O núcleo numérico (C++ e Eigen) é compilado para WebAssembly e roda num Web Worker. O projeto fica na sua máquina, como no draw.io.

• Português e inglês, tema claro e escuro, e o botão Citar no topo.

• Código aberto (MIT) no GitHub. Erros e sugestões: issues.

Abra em https://thalesmaia.com/tools/magfem-web/. Funciona melhor no Chrome ou no Edge, que permitem salvar direto no mesmo arquivo; no Firefox e no Safari, salvar vira download.

O fluxo de trabalho

A árvore à esquerda segue a ordem do trabalho, como no COMSOL:

1. Geometria — o desenho paramétrico (entidades, restrições, cotas e variáveis).

2. Malha — materiais das regiões, circuitos, contornos, tamanho dos elementos e a malha.

3. Método de resolução — a física (campo magnético ou circuito) e o tipo de análise.

4. Resultados — vistas de campo, gráficos e tabelas, cada uma numa aba do canvas.

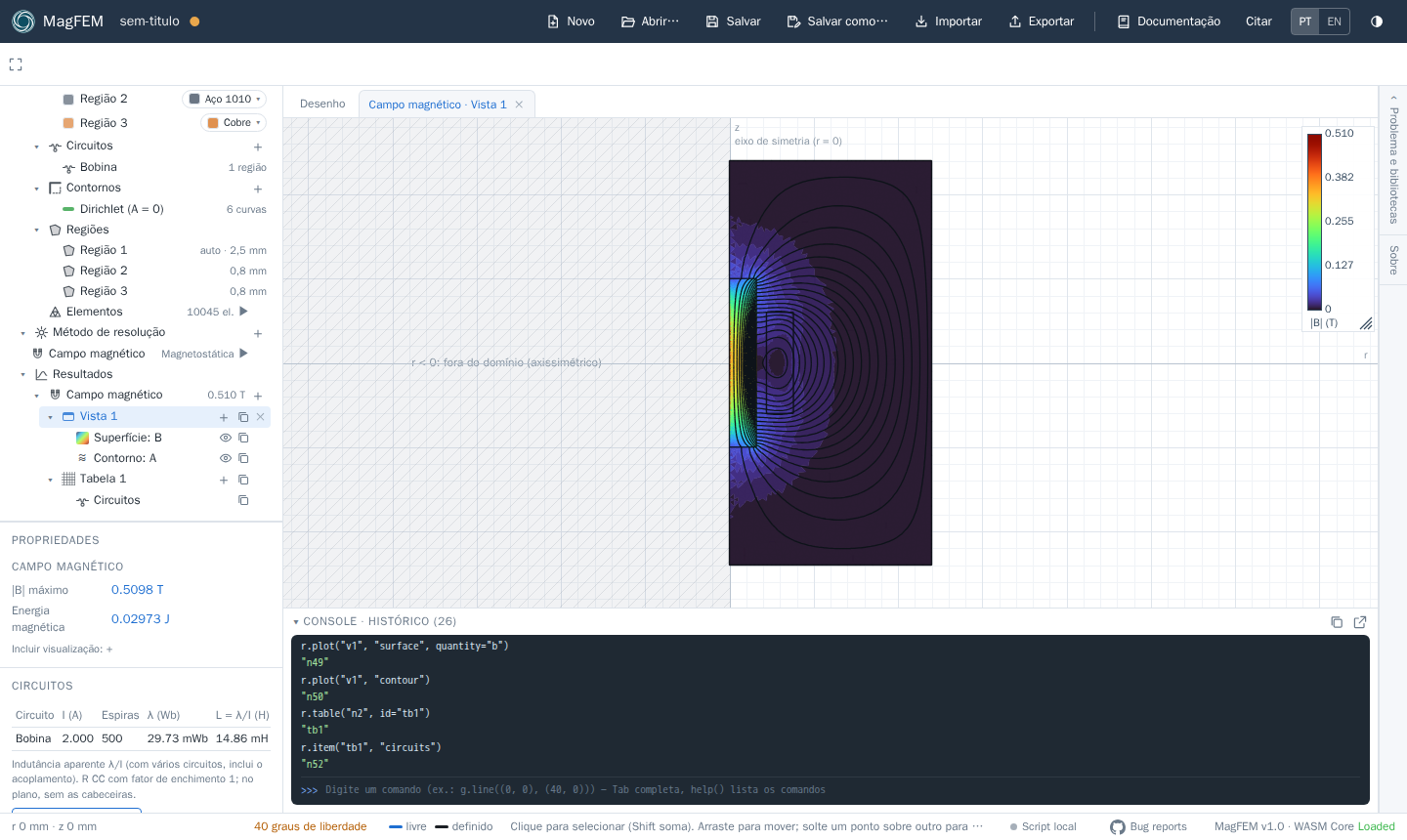

A interface

Área	O que tem
Barra superior	Novo, Abrir, Salvar, Salvar como, Importar, Exportar, Citar, idioma (PT/EN) e tema
Barra de ferramentas	desenho, restrições, cota e edição (tesoura, offset, espelho, padrões), mover e agrupar
Árvore do modelo	as quatro etapas; o + de cada nó cria itens; duplo clique renomeia
Propriedades	abaixo da árvore: as propriedades do que está selecionado
Canvas	o desenho e as abas de resultados (vistas, gráficos, tabelas, esquemático)
Gaveta da direita	Problema e bibliotecas: unidade, plano/axissimétrico, profundidade, materiais e contornos
Console	cada ação aparece como comando da API; também aceita comandos digitados
Barra de status	coordenadas, graus de liberdade, dicas, Script local, Bug reports e a versão

Próximos passos

• Faça o primeiro modelo: uma bobina axissimétrica com núcleo de aço, do desenho à indutância.

• Veja como desenhar e restringir a geometria.

• Automatize com o console e a ponte local.
