Ponte local (Python)

O MagFEM roda no navegador, mas pode ser controlado por scripts no seu computador: mudar variáveis, resolver, ler resultados e remontar a geometria, enquanto você vê o modelo mudar ao vivo. Isso abre caminho para varreduras de parâmetros, otimização e acoplamentos que o app não tem (mecânica, térmica…).

Como uma página web não pode receber conexões, um programa pequeno na sua máquina faz a ponte: a ponte local (python -m magfem). A página se conecta a ela por WebSocket, e os scripts falam com ela por HTTP.

script (Python, Matlab, Julia, curl…) ──HTTP──▶ ponte (127.0.0.1:8765) ◀──WebSocket── página do MagFEM

Instalar

Precisa de Python 3.9 ou mais novo; o pacote só usa a biblioteca padrão.

pip install "git+https://github.com/thalesmaoa/magfem#subdirectory=bridge/python"

Para atualizar: pip install -U "git+https://github.com/thalesmaoa/magfem#subdirectory=bridge/python".

Conectar

  1. Num terminal, rode a ponte. Com --key você escolhe a chave (sem ela, uma chave nova é gerada a cada vez):

    python -m magfem --key minha-chave

  2. No app, clique em Script local (barra de status, embaixo à direita), confira a porta (8765) e cole a chave. O app lembra a última porta e chave.

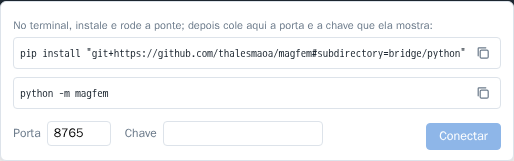

    Janela do Script local

  3. O terminal avisa que a página conectou e abre o console magfem>.

O console no terminal

Com a página conectada, python -m magfem vira um console ligado ao app, como o console da web:

MagFEM bridge 1.0.3 em http://127.0.0.1:8765
  No app: clique em 'Script local', porta 8765, chave: minha-chave
  Esperando a página conectar… (Ctrl+C encerra)
● Página do MagFEM conectada. Digite comandos do console (help() lista; Ctrl+D sai).
  Scripts em outro terminal: mf = magfem.connect(key="minha-chave")
magfem> g.circle((0, 0), r=5)
  "c4"
magfem> g.nao_existe()
  ✗ Comando desconhecido "nao_existe" — help() lista os comandos

  • Tab completa comandos, ids e variáveis (as sugestões vêm da página);

  • ↑ repete comandos; Ctrl+D sai; Ctrl+C encerra a ponte;

  • o prompt só aparece com a página conectada; se ela cair, o console espera a reconexão;

  • comandos enviados por scripts aparecem marcados com [script].

Use --no-console para só a ponte, sem o console.

Scripts em Python

Com a ponte rodando num terminal, um script em outro terminal se conecta com a mesma chave:

import magfem

mf = magfem.connect(key="minha-chave")   # espera a página conectar
mf.set_var("I", "5")                     # variável do projeto
mf.solve()                               # gera a malha se preciso, resolve e espera
print(mf.result("Bobina_L"))             # número de uma variável de resultado
print(mf.results())                      # {nome: (valor, unidade)}
t, i = mf.series("Bobina_I")             # transitório: curva no tempo
mf.run('g.circle((0, 0), r=5)')          # qualquer linha do console (ou várias, separadas por \n)

Sem uma ponte já rodando, magfem.connect() sobe uma dentro do próprio script e mostra a porta e a chave.

Método

Faz

magfem.connect(port=8765, key=None, wait=True, timeout=None)

conecta (ou sobe a ponte) e espera a página

mf.run(code)

executa linhas do console; devolve o valor da última

mf.set_var(nome, expr)

g.var(nome, expr)

mf.solve(physics=None)

resolve e espera terminar

mf.result(nome, physics=None)

valor de uma variável de resultado

mf.results(physics=None)

{nome: (valor, unidade)}

mf.series(nome)

(tempos, valores) no transitório

mf.status()

{"browser": bool, "version": ...}

Erros

Um comando que falha no app levanta magfem.BridgeError, com a mensagem e a linha que falhou. Com timeout, a espera pela página também termina nesse erro:

import magfem

try:
    mf = magfem.connect(key="minha-chave", timeout=60)
    mf.run("g.circle((0, 0), r=5)")
    mf.solve()
    print(mf.result("Fx"))
except magfem.BridgeError as e:
    print("MagFEM:", e)

s.solve() e m.generate() terminam antes da linha seguinte começar, então um script pode encadear comandos sem esperar à mão.

Segurança

  • A ponte escuta só em 127.0.0.1 (a sua máquina).

  • Só aceita WebSocket de páginas do MagFEM (thalesmaia.com ou localhost).

  • Cada comando HTTP precisa da chave no cabeçalho X-MagFEM-Key. Não existe chave vazia: sem ela, qualquer programa da sua máquina, ou uma página maliciosa aberta no navegador, poderia mandar comandos.

HTTP direto

Qualquer linguagem que fale HTTP pode usar a ponte. Veja Matlab, Julia e HTTP.
